PLANO DE PINTADO DOUGLAS A-4Q 0654 / 3-A-301

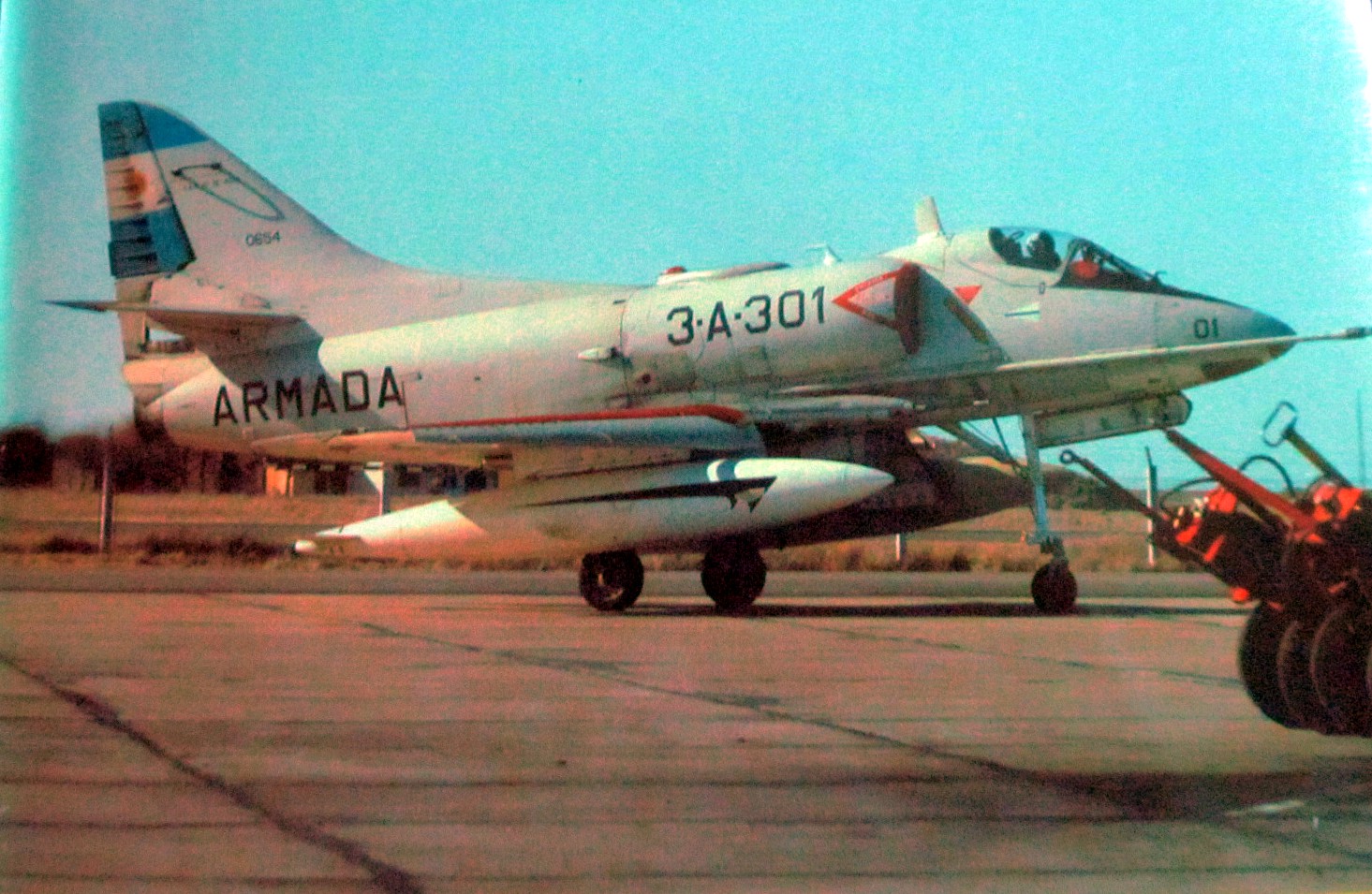

Ex USN A4D-2 Bu Aer 144872. Recibido con 3825,20 horas de vuelo, en febrero de 1972 como 0654/3-A-201. Asignado el 02 de mayo de 1972 a la 3° Escuadrilla Aeronaval de Caza y Ataque desde el Arsenal Aeronaval N°2. Primer enganche el 14.08.72 con el Capitán de Corbeta Eduardo Invierno. Paso a ser 0654/3-A-301. Resulto con averías leves, durante la misión de ataque del 21 de mayo de 1982. Intervino en misiones de combate los días 23, 26,27 y 28.05 y los días 08,09 y 12 de junio de 1982. Ultimo vuelo el 19 de julio de 1986. Transferido en préstamo al ENET N°l "Jorge Newbery" (Villa Luzuriaga/Buenos Aires) el 04 de diciembre de 1991.

FOTOS: MONOGRAFIA JORGE NUÑEZ PADIN

ESQUEMA DE COLORES

LATERAL IZQUIERDO Y REFERENCIAS

LATERAL DERECHO

VISTA FRONTAL
VISTA SUPERIOR DELANTERA
VISTA SUPERIOR CENTRAL
VISTA SUPERIOR TRASERA
VISTA INFERIOR DELANTERA
VISTA INFERIOR CENTRAL
VISTA INFERIOR CENTRAL
VISTA LATERAL IZQUIERDA DELANTERA
VISTA LATERAL IZQUIERDA TRASERA
GANCHO DE COLA
TIMON DE DIRECCION
DETALLE CABINA
DETALLE "B" Y "C"
DETALLE PUERTA GENERADOR DE EGA


DETALLE 1 (AMBOS LADOS)
DETALLE 2 (AMBOS LADOS)
DETALLE DROPS
DETALLE ANCLAS

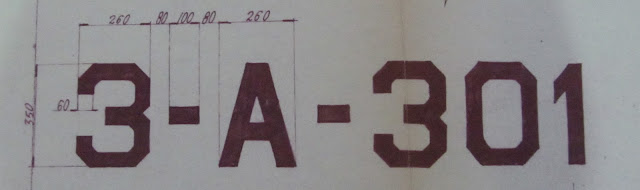

DETALLE CARACTERISTICA
DETALLE Nº DE NARIZ
DETALLE Nº DEL FLAP
DETALLE ESCUDO DE ESCUADRILLA
